Tout savoir sur la Boite de jonction

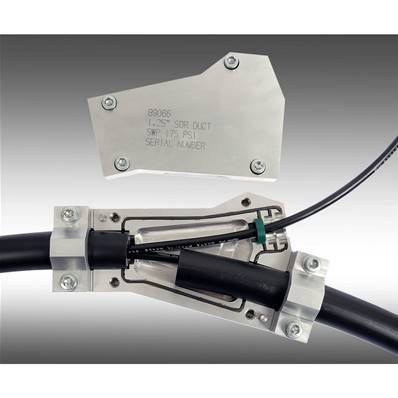

La boîte de jonction est un dispositif conçu pour faciliter l’installation d’un nouveau câble ou tube avec une machine de portage, dans une conduite déjà occupée par un câble existant, à condition que celle-ci dispose encore de suffisamment d’espace. Elle constitue une solution idéale pour les interventions sur des réseaux souterrains ou pressurisés, où il est nécessaire d’ajouter des éléments sans remplacer l'infrastructure en place. Dotée d’une structure robuste en aluminium, la boîte de jonction est composée d’une base et d’un couvercle qui, une fois assemblés, forment une chambre à air pressurisée capable de résister à une pression de service allant jusqu’à 12 bars. Cette chambre permet de maintenir une étanchéité optimale tout en assurant une parfaite tenue mécanique.

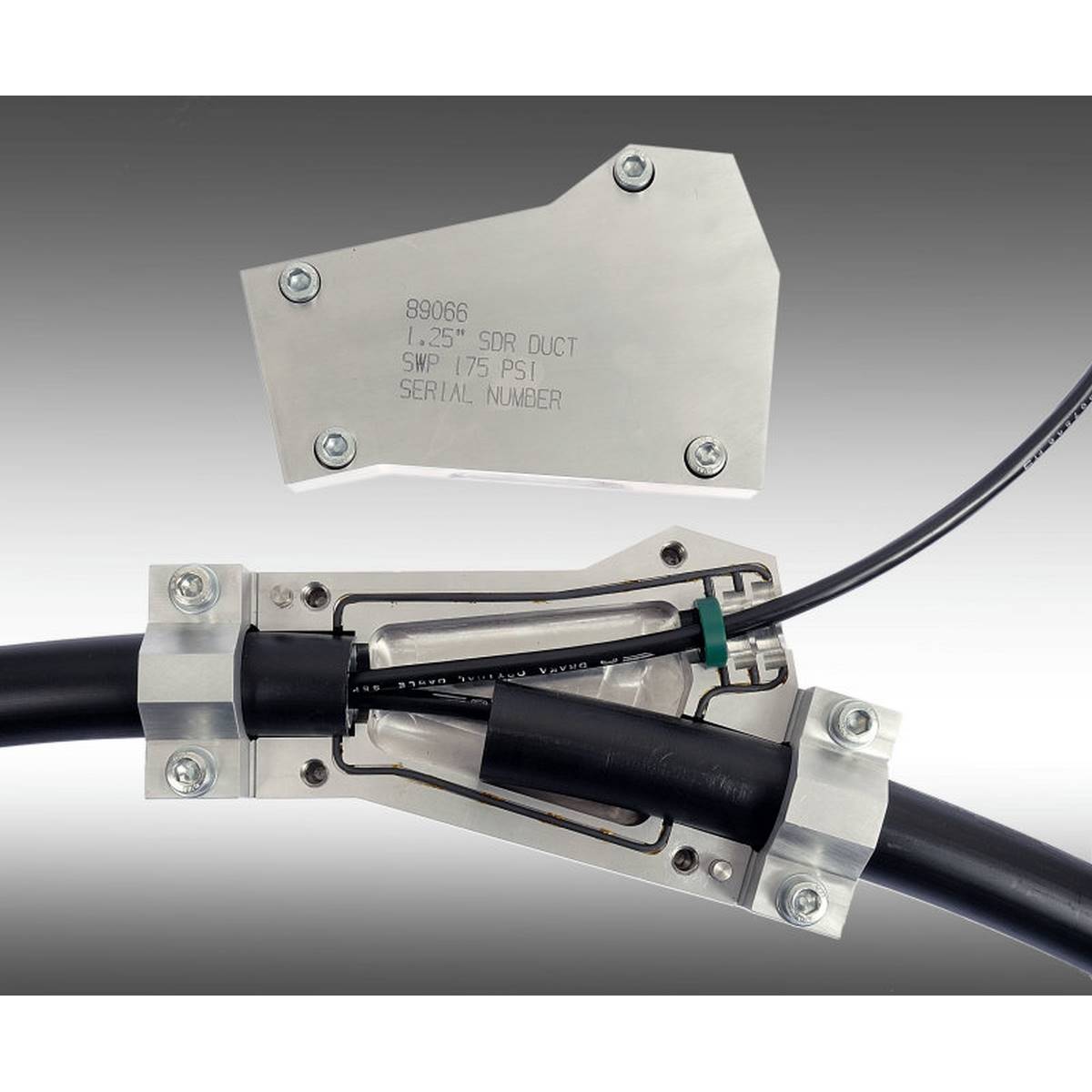

Le câble déjà installé traverse la boîte via une ouverture équipée de trois fentes d’étanchéité, dans lesquelles sont insérés des joints adaptés au diamètre du câble (de 9 à 20 mm). Cela garantit un passage sécurisé et étanche, évitant toute perte de pression ou infiltration.

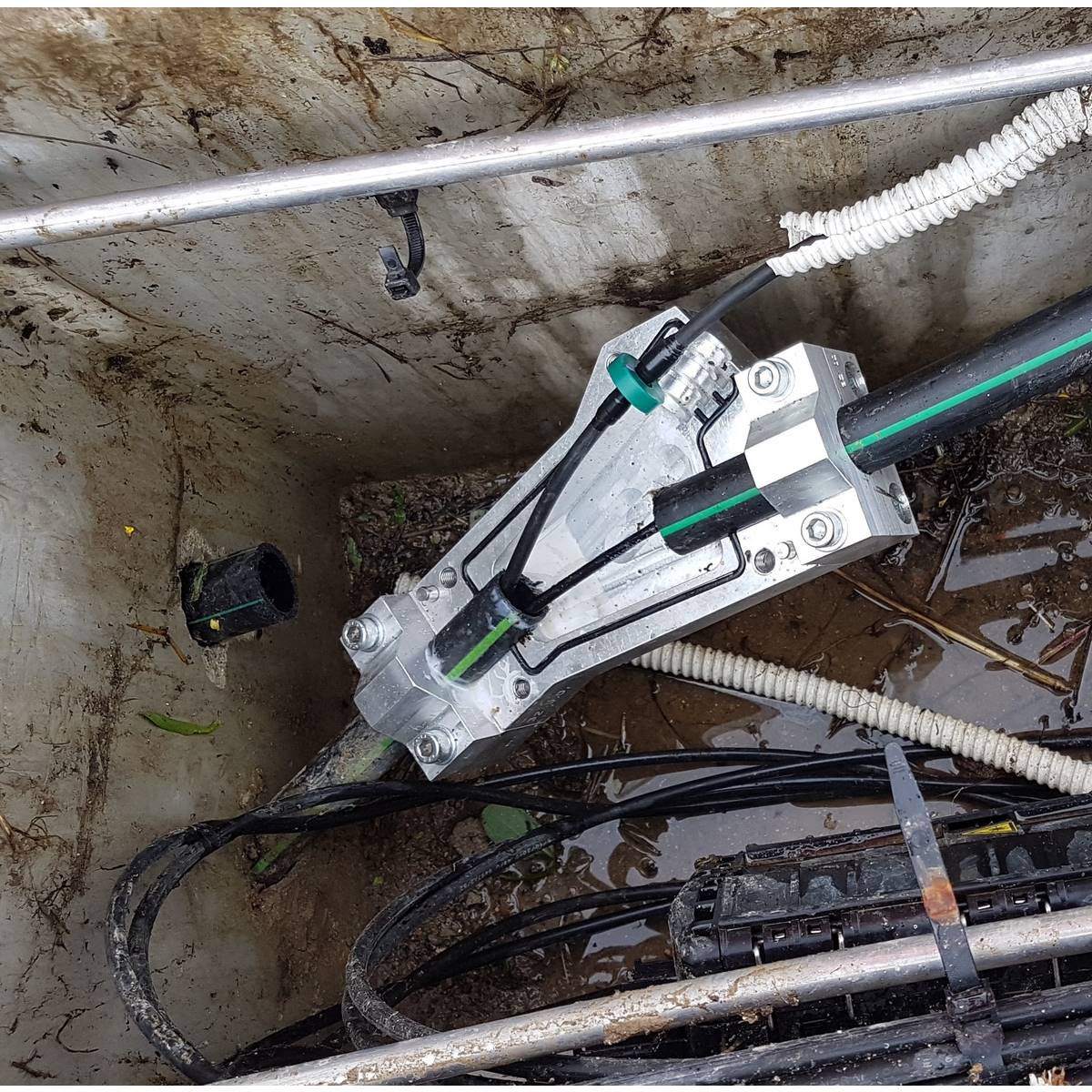

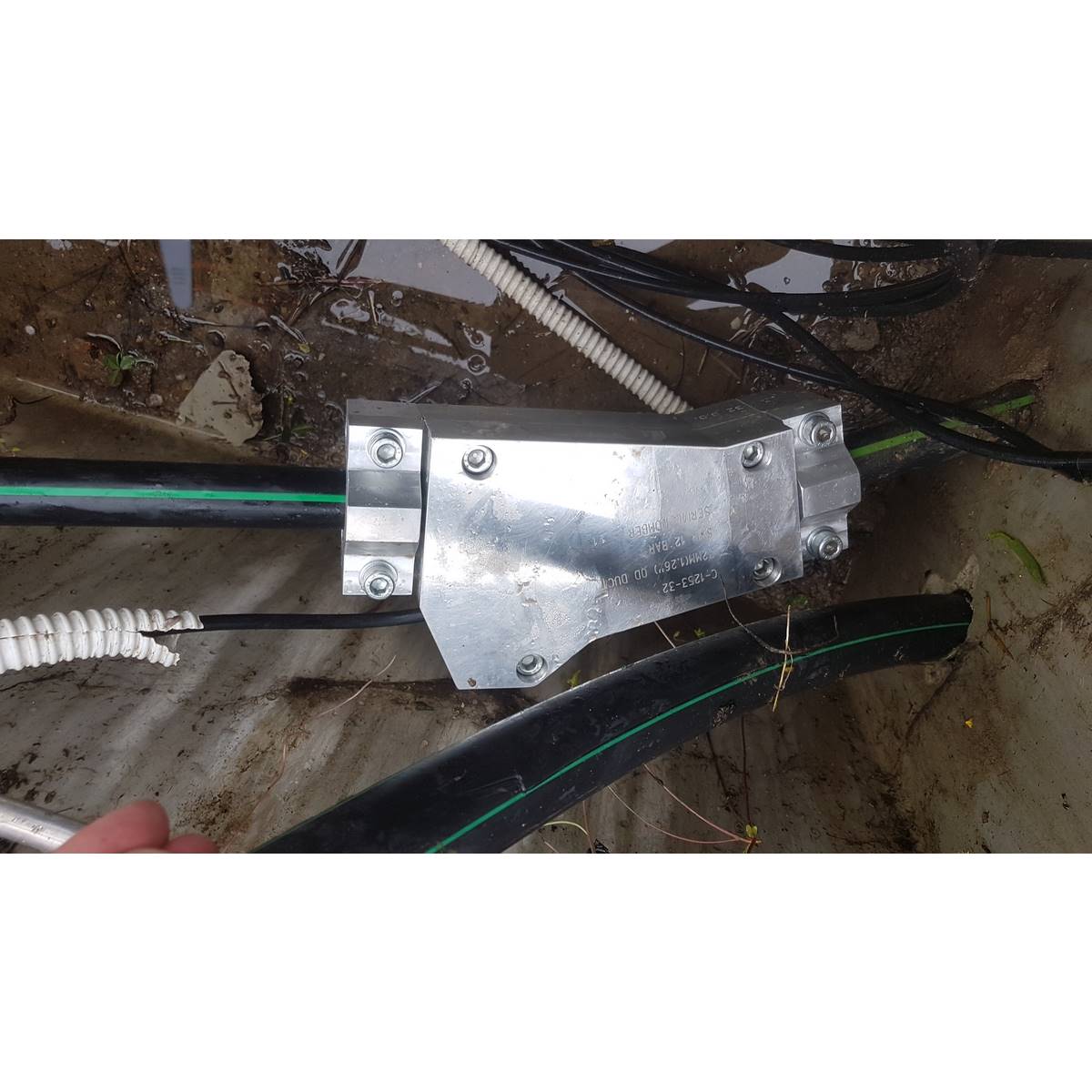

La boîte permet également le raccordement d’une troisième branche par l’intermédiaire d’un court morceau de conduite PEHD. Cette connexion est généralement utilisée pour relier un système d’installation comme le Tornado, qui permet d’introduire un nouveau câble ou tube dans la conduite existante, de manière rapide et efficace. Pesant 4 kg, la boîte de jonction allie légèreté, robustesse et praticité. Elle constitue une solution fiable pour les opérations de maintenance ou d’extension de réseaux câblés sous pression, tout en minimisant les interruptions de service.
Avantages :
- Installation simplifiée : Permet d’ajouter un câble sans démonter la conduite existante.
- Résistance à la pression : Fonctionne sous une pression allant jusqu’à 12 bars.
- Structure robuste : Conception en aluminium pour une grande durabilité.
- Gain de temps : Facilite les interventions sans interruption de service.
- Polyvalence : Raccordement facile au système Tornado pour l’installation de câbles ou tubes supplémentaires.
Toutes les références F02JD0320000 - F02JD0400000 - F02JD0500000
